Mini-X2 X射線管,Mini-X2微型X射線管系統

型號：Mini-X2

品牌：Amptek

產品大類：無損檢測

負責人： 曾生 13632925349   /    0755-28896837

Mini-X2 X射線管,Mini-X2微型X射線管系統是一種微型 X 射線管系統，包括 X 射線管、電源、控制電子設備和與計算機的 USB 通信。它針對緊湊型 X 射線熒光 (XRF) 應用進行了優化。Mini-X2 旨在通過提供接地陽極、電流和電壓的 USB 控制、50kV 型號上的簡單準直器安裝以及易于操作來簡化 XRF 過程。

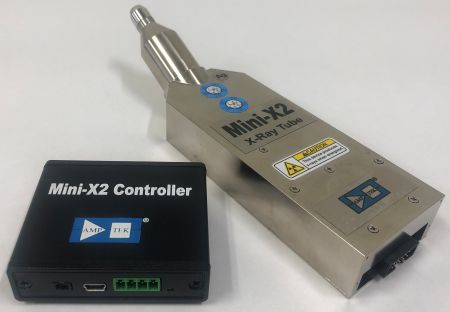

Mini-X2 由兩部分組成：Mini-X2 X 射線管模塊和Mini-X2 控制器。所述X射線管模塊包括管和高壓電源。
有幾種不同的選擇：

Mini-X2 X射線管,Mini-X2微型X射線管系統

最大高壓 50kV 70kV
最大功率 4W 10W 10W
陽極 Ag、Au、Rh 或 W Ag、Au、Rh 或 W 金、銠或鎢

Mini-X2 X射線管,Mini-X2微型X射線管系統控制器包括USB通信和軟件控制。它可以通過軟件進行配置，以支持任何 X 射線管模塊。10 針柔性電纜連接控制器和 X 射線管模塊?？刂破鞯倪B接是 12 VDC 電源、用于命令和控制的 USB 以及帶有安全聯鎖裝置和警告燈驅動器的 AUX 連接器。

Mini-X2 是 Amptek 之前的 Mini-X 產品系列的替代品。X 射線管模塊類似于之前的 Mini-X-OEM。 控制器具有顯著改進的控制功能，包括軟件可配置性和更快的控制和回讀。它使用完全不同的軟件界面，基于與 Amptek 數字脈沖處理器一起使用的 FW6 協議。
所有 50kV 型號都提供用于連接準直器或過濾器的方便螺紋。


特征

  • 4 或 10 W 輸出功率
  • 10 至 50 kV 或 35 至 70 kV
  • 5 至 200 µA（參見等功率曲線）
  • Ag、Rh、Au 或 W 靶材（Ag 在 70kV 中不可用）
  • USB 控制

應用

  • X射線熒光 (XRF)
  • 便攜式和臺式儀器
  • 在線加工
  • 教學實驗室



規格

   50kV 70kV
靶材 銀 (Ag)、金 (Au)、銠 (Rh)、鎢 (W) 金 (Au)、銠 (Rh)、鎢 (W)
目標厚度 Ag 和 Rh = 0.75 µm (±0.1 µm)
Au 和 W = 1.00 µm (±0.1 µm)
管電壓 10 至 50 kV 35 至 70 kV
管電流 5 µA 最小值/200 µA 最大值
參見下面的圖 2		 5 µA 最小值/200 µA 最大值
參見下面的圖 2
近似劑量率 Ag 和 Rh：1 Sv/h（100 Rem/hr）@軸上 30 cm，50 kV 和 80 µA
Au 和 W：2.2 Sv/h（220 Rem/hr）@軸上 30 cm，50 kV 和 80 µA		 數據不可用
持續輸出功率 100% 占空比時最大 4 W 或 10 W
參見下面的圖 2		 100% 占空比時最大 10 W
參見下面的圖 2
窗材 鈹（Be）；地面上的窗戶  鈹（Be）；地面上的窗戶
窗厚 125微米  125微米
焦點尺寸 約 2 毫米
陰極類型 鎢 (W) 燈絲  鎢 (W) 燈絲
高壓極性 接地陽極  接地陽極
高電壓穩定性 <0.1%  <0.1%
輸出通量穩定性 <0.3%（溫度穩定）  <0.3%（溫度穩定）
輸出錐角 120°（參見下面的圖 3 和圖 4）  120°（參見下面的圖 3 和圖 4）
冷卻 風冷  風冷

安裝安全插頭時 5 cm 處的泄漏輻射		 <5 µSv/h (0.5 mrem/h) 沒有安全插頭附件
能量消耗 4 W 管：9 W @ 全功率
10 W 管：18 W @ 全功率		  10 W 電子管：18 W @ 全功率
輸入電壓 12 VDC（包括交流適配器）  12 VDC（包括交流適配器）
控制 USB、迷你 USB 連接器（包括電纜）  USB、迷你 USB 連接器（包括電纜）
穩定時間 典型 <1 秒  典型 <1 秒
重量 ~400 克  <700 克
濕度 30% 到 90% 非冷凝  30% 到 90% 非冷凝
工作溫度范圍 -10 °C 至 +50 °C  -10 °C 至 +50 °C
儲存溫度范圍 -25 °C 至 +60 °C  -25 °C 至 +60 °C
安全控制和指示器 1) 外部硬件互鎖
2) LED 閃爍
3) 蜂鳴器		 1) 外部硬件互鎖
2) LED 閃爍
3) 蜂鳴器
軟件 Mini-X2 控制軟件來控制電壓和電流。
用于自定義編程應用程序的 Mini-X2 API。		 Mini-X2 控制軟件來控制電壓和電流。
用于自定義編程應用程序的 Mini-X2 API。
保修單 一年或 2000 小時，以先到者為準 一年或 2000 小時，以先到者為準

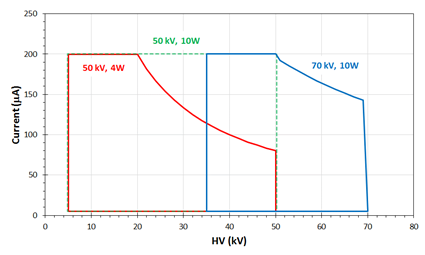

圖 2. Mini-X2 等功率。電流和電壓必須按照此曲線設置，否則 Mini-X2 可能會嚴重?fù)p壞。此類損壞不在保修范圍內。Amptek 的控制軟件限制了這條曲線的功率。如果命令系統功率超過功率限制，軟件將使用命令的 HV 并回滾電流以滿足功率限制。請注意，曲線因管而異。

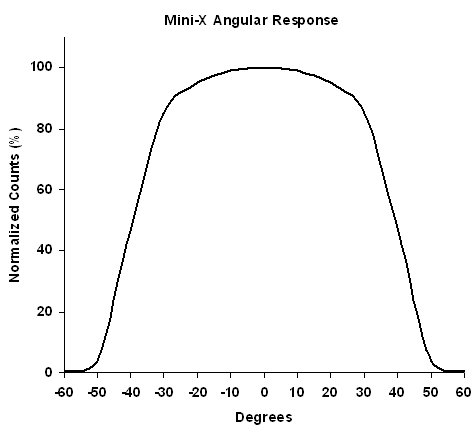

圖 3. Mini-X2 角響應，120° 錐度。





注意：使用準直器時可以減小 X 射線錐角，請參閱下面的近似參考。

準直器直徑  X射線錐角
 1mm  3°
 2mm  5°
 3mm  8°
