PCIUT3100超聲波檢測板，PCIUT3100脈沖發生器/接收器

型號：PCIUT3100

品牌：US Ultratek

產品大類：無損檢測

負責人： 曾生 13632925349   /    0755-28896837

PCIUT3100超聲波檢測板，PCIUT3100脈沖發生器/接收器資料下載

PCIUT3100超聲波檢測板，PCIUT3100脈沖發生器/接收器是在單個 PCI 板上組合脈沖發生器/接收器和高速模數轉換器。該板產生一個電脈沖，該電脈沖被傳輸?shù)匠暡〒Q能器。換能器將電激發脈沖轉換為超聲波脈沖，然后傳播到測試材料或耦合劑中。換能器還接收從接口反射回來的回波，并將超聲波脈沖轉換回電信號，然后由車載接收器和模數轉換器處理。

這個過程完全可以由最終用戶調整——可配置的屬性包括：脈沖電壓、脈沖寬度、阻尼、脈沖/回波或通過傳輸模式、接收器增益、直流偏移、低通濾波器、高通濾波器、整流、采樣率、觸發源——內部或外部，以及觸發延遲。

可選附件包括數字輸入和輸出、外部時鐘輸入、同步輸出、內存更新、距離幅度校正 (DAC)、最多兩個額外的 14 位模數轉換器、最多 3 個遭遇計數器和軟件開發套件。

當與我們的 DT16G 16 通道脈沖發生器/接收器切換板結合使用時，PCIUT3100 成為一個多通道超聲波檢測和分析系統，最多可支持 256 個通道。還可以在一臺計算機中安裝多個 PCIUT3100 板卡，以開發能夠同時發射多個換能器并采集數據的多通道超聲系統。

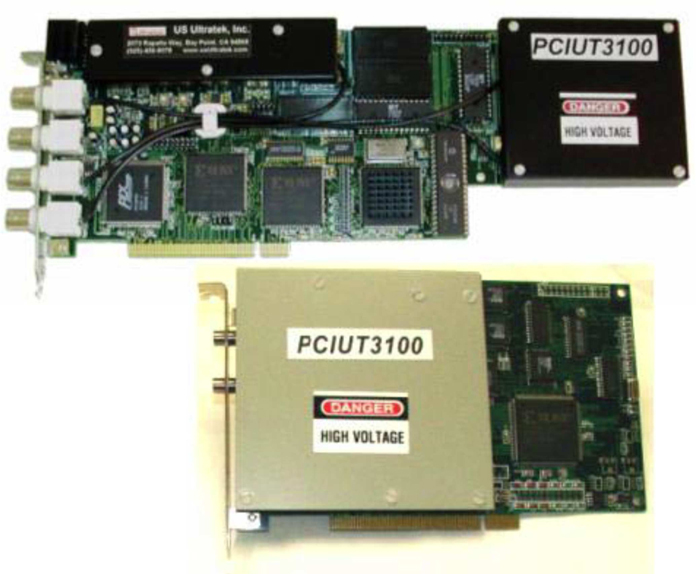

PCIUT3100超聲波檢測板，PCIUT3100脈沖發生器/接收器


PCIUT3100超聲波檢測板，PCIUT3100脈沖發生器/接收器特征：


•單板設計：單個 PCI 板上的脈沖發生器/接收器和 A/D 轉換器

• 32 位 PCI 總線，提供超快的數據傳輸率

•用于各種定制應用的板載微處理器

•板載編碼器計數器，具有可選的基于位置的數據采集功能

•每次 A 掃描的時間戳、XY 位置和 I/O 狀態

• 256 通道自動定時和切換功能，與 DT16 板結合使用

•所有 256 個通道的距離幅度校正 (DAC)（可選）

•高達 100MSPS 的高速 A/D 轉換，9 位分辨率

•用于存儲多個 A 掃描的 FIFO 內存——最多 256 千個樣本

•在數據采集期間關閉脈沖器以實現低噪聲操作

•寬范圍動態增益

•可調直流偏移

•包括適用于 Windows 2000/ XP/Win 7、8 和 10的示波器軟件

•適用于 C/C++、Visual BASIC 和 LabView 的Windows 2000/ XP/Win 7、8 和 10軟件開發套件




PCIUT3100超聲波檢測板，PCIUT3100脈沖發生器/接收器規格：

脈沖電壓        -40V 至 -300V，256 級?？筛鶕?jù)要求提供更高的電壓。

脈沖寬度           50 ns 至 484ns，256 步 可根據要求提供可選的 15 ns。

阻尼                620Ω、340Ω、200Ω、160Ω、60Ω、55Ω、50Ω 或 47Ω

選擇內部觸發時，內部觸發     10 Hz 至 5000 Hz，增量為 10 Hz。

接收器增益        0 dB 至 80 dB，增量為 0.1 dB。

直流偏移               -2.5V 至 +2.5V，增量為 5mV

低通濾波器     全部、48MHz、28MHz、18MHz、8.8MHz、7.5MHz、6.7MHz或5.9MHz

高通濾波器    4.8MHz、1.8MHz、0.8MHz 或 0.6MHz

波形              全整流、+ 半整流、- 半整流或 RF

采樣率      100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz 和 1.5725MHz

傳感器模式   單（脈沖/回波）或雙（通過傳輸）

分辨率             8 位（0 到 255）

記憶                  16 公斤樣品和可選的 256 公斤樣品

波形長度   16 至 16382，4 個采樣步長

觸發源      外部、內部或軟件

連接器          2 個 BNC（或可選的 LEMO 00）連接器：脈沖輸出和接收器輸入

觸發后延遲 0 到 32764 個樣本，分 2 個樣本步驟

尺寸           12.5"x4.25" 不包括 BNC 和 PCI 邊緣連接器

 附加選項   - BNC (LEMO 00) 外部觸發連接器

                                - BNC (LEMO 00) 觸發同步輸出連接器

                                - 160 MHz 采樣率

                                - 距離幅度校正

                                - 多達 3 個編碼器計數器和連接器以及 16 個數字 I/O

                                - 兩個額外的 14 位 A/D 轉換器

                                - 256 KB 示例內存升級

                                - Windows 軟件開發工具包

                                - 多通道控制選項

                                - 用于低至 20 kHz 的低頻傳感器的音調脈沖發生器

                                - 快速 FFT 傳感器評估程序

PCIUT3100超聲波檢測板，PCIUT3100脈沖發生器/接收器訂購選型表：

PCIUT3100M        多通道超聲波脈沖/接收卡和100MHz A/D卡與DT8G和DT16G多通道脈沖/接收板配合使用
PCIUT3100T          單通道突發脈沖發生器/接收器和 100MHz ADC 卡
PCIUT3100            單通道超聲波脈沖發生器/接收卡和 100MHz
