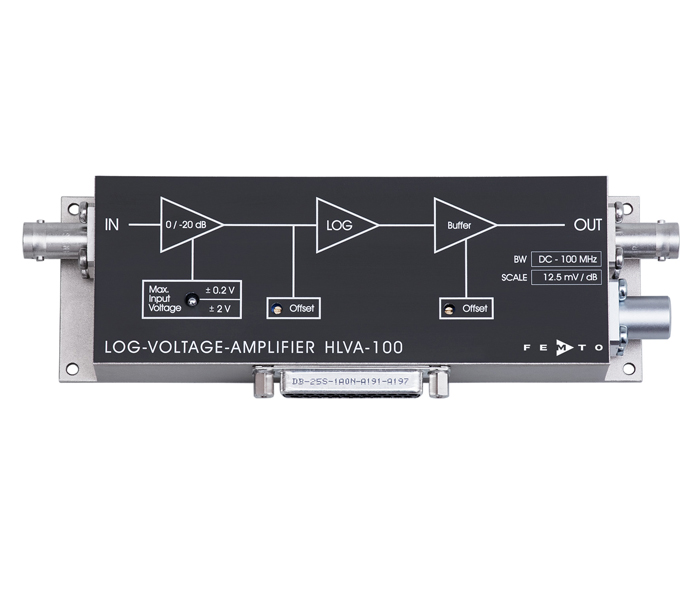

HLVA-100對數電壓放大器，F(xiàn)emTo HLVA-100電壓放大器特征

• 高達 80 dB 的寬動態范圍
• 直流耦合輸入
• 可選擇從 ±20 µV 到 ±200 mV 和從 ±200 µV 到 ±2 V 的測量范圍
• 5 ns 上升/下降時間
• 2 nV/√Hz 輸入噪聲
• 通過光耦在設備上進行設置和遠程控制
• 集成自動零點校正



HLVA-100對數電壓放大器，F(xiàn)emTo HLVA-100電壓放大器描述

該器件具有高達 80 dB 的寬動態范圍。由于直流耦合輸入和僅 5 ns 的上升和下降時間，HLVA-100 非常適合測量具有高動態的快速脈沖。
輸入噪聲僅為 2 nV/√Hz。



偏移設置選項

可以使用以下 3 個設置選項：

• 通過設備上的微調電位器手動調節
• 遠程調節，控制電壓為 ±10 V
• 使用“基線校正循環”進行自動零點校正



HLVA-100對數電壓放大器，F(xiàn)emTo HLVA-100電壓放大器應用

• 激光雷達系統
• 信號壓縮
• 時間分辨脈沖和瞬態測量
• 質譜
• 粒子檢測

HLVA-100對數電壓放大器，F(xiàn)emTo HLVA-100電壓放大器技術參數

型號	HLVA-100電壓放大器
測量范圍	±20 µV 至 ±200 mV 和 ±200 µV 至 ±2 V
動態范圍	可切換 類型。60 dB（用于精確幅度測量） 最大 80 dB 用于信號檢測）
縮放	12.5 mV/dB，250 mV/十年（@ 50 Ω 負載）
線性度	±1 dB（對于具有最小 20 ns 脈沖寬度的脈沖）
輸入電壓噪聲	2nV/√Hz
輸入電壓漂移	0.6µV/°C
輸入輸出	50Ω，BNC
上升/下降時間	5ns @ 40dB
輸出電壓范圍	+50 至 +1075 mV typ. @ 50 Ω 負載 （當輸出設置為 1 V 輸入電壓為 100 mV 時）
輸出失調 電壓范圍	±500 mV，可通過偏移微調器進行調節
基線校正	測量時間	30 µs（最小采樣脈沖寬度）
	基線保持下降率	1 µV/s（典型值@25 °C）
	環路截止頻率	1.5kHz
電源電壓	±15V, +100mA/-150mA typ., ±200mA 推薦
控制界面	光耦合器保護數字輸入，TTL/CMOS 兼容

可通過微調器和外部控制電壓調節偏移。通過 3 針 Lemo ®插座供電電壓 ±15 V。包括一個合適的插頭。PS-15 系列的匹配電源可選

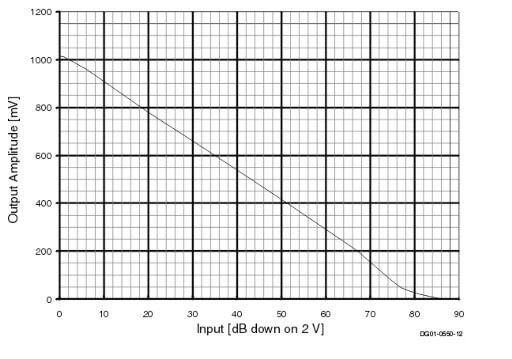

典型工作曲線
