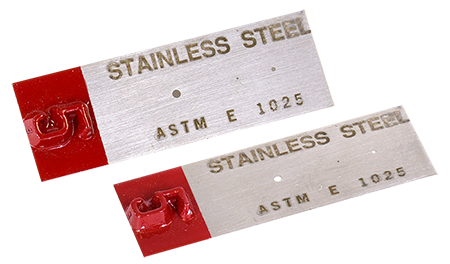

ASTM-E-1025孔型像質計,穿透力計/IQI 套件有兩套：標準組 A 有 25 種尺寸可供選擇，標準組 B 有 11 種尺寸可供選擇，可選擇材料。所有套裝都包括一個木箱，旨在通過使用蓋子中的減震海綿橡膠插件將 IQI 牢固地固定到位來防止丟失和損壞。IQI上使用缺口系統，按衰減增加的順序識別8種等級的材料，導聯圖識別另一端要射線照相的材料的厚度。此外，材料和規格被蝕刻在IQI中。提供序列化和校準，以及透明薄塑料封裝。

標準套A：

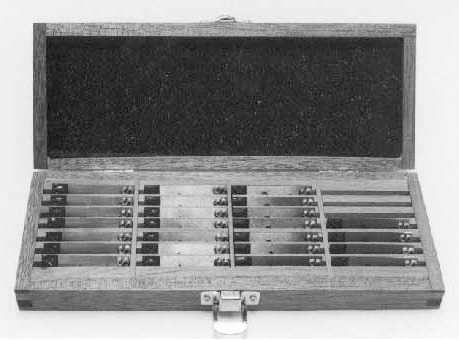

套裝 A 由 25 個 IQI 組成，裝在一個箱子里，包含以下尺寸：

5, 6, 7, 9, 10, 11, 12, 13, 15, 16, 17, 18, 20, 22, 25, 27, 30, 32, 35, 37, 40, 42, 45, 47, 50

標準圖像質量級別
圖像質量級別	愛奇指數厚度	最小可察覺孔直徑	等效 IQI 靈敏度*
2-1 T	試樣厚度的 1/50 （2%）	1 T	1.4%
2-2 T*		2 T	2.0%
2-4 T		4 T	2.8%
特殊圖像質量級別
1-1 T	試樣厚度的 1/100 （1%）	1 T	0.7
1-2 T		2 T	1
4-2 T	試樣厚度的 1/25 （4%）	2 T	4

*等效IQI靈敏度是指在相同條件下可見2T孔的IQI厚度，以零件厚度的百分比表示。

孔直徑：

可用材料：

• 鋁 （6061）
• 鋼 （1018）
• 不銹鋼 （304）
• 鋁 2014， 2024， 2219， 7075
• 鋁青銅
• 黃銅
• 銅
• 銅鎳
• 鉻鎳鐵合金 600
• 鎂 AZ 31 和 ZK60
• 蒙乃爾400
• 鎳
• 磷青銅
• 鈷（海恩斯25，海恩斯188）
• 哈氏合金（C 或 X）
• 鉻鎳鐵合金 625 & 718
• 塑料/尼龍
• 雷內 41
• 鈦
• 瓦斯帕洛伊
• 鋯

選型方法：

第一步，選擇購買材料：

組號	材料
1	鋁 （6061） 鋼 （1018） 不銹鋼 （304）
2	鋁 2014， 2024， 2219， 7075 鋁青銅 黃銅 銅 銅鎳 鉻鎳鐵合金 600 鎂 AZ 31 和 ZK60 蒙乃爾400 鎳 磷青銅
3	鈷（海恩斯25，海恩斯188） 哈氏合金（C 或 X） 鉻鎳鐵合金 625 & 718 塑料/尼龍 雷內 41 鈦 瓦斯帕洛伊 鋯

第 2 步：其他選項
