UT340脈沖發生器接收器,UT340方波脈沖發生器接收系統
型號：UT340
品牌：Utex
產品大類：無損檢測
負責人： 曾生 13632925349 / 0755-28896837
UT340脈沖發生器接收器,UT340方波脈沖發生器接收系統是世界上唯一的1至150MHz方波脈沖發生器接收系統。與尖峰脈沖發生器相比，方波脈沖發生器產生的聲輸出是其兩倍以上。這使相對信噪比（SNR）提高了約6至15 dB。
其優點是可以更好地檢測極具挑戰性材料中的小型反射器，同時提高材料穿透力。通過將上述增加的聲輸出與UT340的極低噪聲放大器相結合，實現了這一優勢。
特點和優勢通過前所未有的脈沖調諧提高傳感器性能
利用 0.20 ns 的脈沖寬度步長和全脈沖電壓控制精確匹配脈沖和傳感器特性。通過這種級別的脈沖調諧，大多數傳感器的輸出可以很容易地加倍。
提供驅動任何傳感器的動力
由于脈沖調諧不需要阻尼電路，因此傳感器可獲得完整的 350 微焦耳能量。改進的輸出能量減少了檢測小缺陷所需的增益量，允許使用新的探頭技術，并提供擴展的測試功能。
同時獲得低噪聲和寬帶寬性能
使用一臺儀器進行所有超聲波檢測。UT320 和 UT340 采用傳統或高頻換能器，在所有增益設置下都能顯著改善信噪比。
通過計算機控制所有儀器設置和測試參數
UT320 允許通過簡單的命令集進行全面的軟件控制。這種先進的控制水平有助于可編程實驗室測試以及自動化工業應用。
UT340 優雅易用的前面板允許快速精確地更改所有儀器設置。獨特的副駕駛模式功能可讓您在前面板或計算機上工作，因?yàn)閮烧叨际冀K處于活動狀態和更新狀態。
以平凡的價格獲得非凡的性能
在UTEX，我們努力開發一系列我們認為您會喜歡使用的儀器，并且具有您在其他地方找不到的性能規格。
UT340 旨在讓您的生活更輕松，具有簡單易用的前面板，可讓您繼續工作。遠程控制軟件甚至可以讓您在前面板或計算機的副駕駛模式下同時工作。
UT320 和 UT340 都為其高電壓、高電流和極快上升時間脈沖提供了非常精細的調整分辨率。這意味著您現在可以驅動幾乎任何傳感器技術，并獲得所需的精確脈沖調諧。
UT320 和 UT340 代表了超聲波脈沖生成、脈沖調諧和寬帶寬放大方面的重大進步，其價格可與其他手動控制的脈沖發生器接收器系統相媲美。
脈沖發生器
UT320 和 UT340 提供最佳的脈沖電壓和脈寬組合，可激勵任何傳感器。憑借快速上升時間（<2.0 ns 或可選的 1.0 ns），該儀器可最佳地驅動任何傳感器頻率高達 150 MHz。 脈沖重復頻率高達 20 kHz，可實現高速掃描。
UT320 和 UT340 的工程“軟”啟動和調整順序確保了安全的工作限制，不會損壞儀器或傳感器。如果選擇了超出這些限制的設置，儀器將進行干預并繼續在安全設置下運行。
接收器
接收器通過連續調整提供高達 63 dB 的增益。低噪聲、寬帶寬接收機特性提供了更好的檢測性能。
在傳統的儀器設計中，輸入信號首先衰減，然后通過固定增益級重新放大。UT320 和 UT340 沒有衰減器。這種獨特的設計在所有增益設置下都提供了顯著的信噪比改進。
模塊化架構
UT320 和 UT340 的模塊化架構提供了最大的靈活性，允許用戶選擇符合其特定需求的系統。
主要組件包括一個高頻、高能脈沖發生器和一個低噪聲、寬帶寬接收器。模塊可以根據需要添加，也可以輕松更換以進行維修。工業級機箱高僅 3.5 英寸，適合桌面或機架安裝使用。

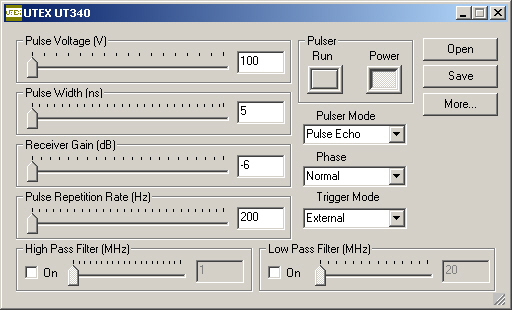

計算機控制
UT340脈沖發生器接收器,UT340方波脈沖發生器接收系統產品規格：
| Pulser 規格 | |||
 |
|
標準 | 快 |
| 脈沖規格 | 上升時間 | <2.0 納秒 | <1.0 納秒 |
| 秋天的時間 | <2.0 納秒 | <1.0 納秒 | |
| 負載阻抗 | 50歐姆 | 50歐姆 | |
| 最小負載阻抗 | 電容至 10 安培 | 電容至 5.2 安培 | |
|
|
|
|
| 脈沖電壓控制 | 最小輸出電壓 | 100 伏 | 100 伏 |
| 最大輸出電壓 | 500 伏 | 250 伏 | |
| 最大電壓 增加 |
2 伏 | 2 伏 | |
|
|
|
|
| 脈沖寬度控制 | 最小脈沖寬度 | 5.0 納秒 | 2.0 納秒 |
| 最大脈沖寬度 | 80 納秒 | 80 納秒 | |
| 脈沖寬度分辨率 | 0.20-0.50 納秒 | 0.20-0.50 納秒 | |
| 脈寬精度 | 10% | 10% | |
|
|
|
|
| PRF控制 | PRF最低值 | 200赫茲 | 200赫茲 |
| PRF最大值 | 20 千赫茲 | 20 千赫茲 | |
| 接收器規格 | |||
| 增益規格 | 帶寬 （-3 dB） | 1 MHz 至 150 MHz | |
| 輸入阻抗 | 50歐姆 | ||
| 等效輸入噪聲 | 最大 100 μV p-p | ||
| 最大輸出電平 | 0分貝 | ||
| 輸出裕量 | 6分貝 | ||
|
|
|
|
| 增益控制 | 電壓增益最小值 | 63分貝 | |
| 電壓增益最大值 增益增量 |
1分貝 | ||
| 接口 | |||
| 串行通信 | RS-232（連接到主機） RS-485（連接到其他脈沖發生器接收器） |
||
|
|
|
|
| 用戶輸入/輸出 | 四個可編程數字輸入和輸出 兩組可編程繼電器觸點 |
||
| 尺寸和重量 | |||
| 高度 | 86.6毫米（3.5英寸） 104 毫米（4 英寸）- 包括可拆卸支腳 |
||
| 寬度 | 428.6mm （17“） - 桌面版 482mm （19“） - 機架安裝版本，包括側把手 |
||
| 深度 | 507 毫米（20 英寸）- 包括突出 14 毫米的前面板 BNC 連接器和突出 25 毫米的后面板繞線 | ||
| 重量 | 13.7公斤（30.1磅） | ||
